创达OIM-3异形插件机
产品型号:OIM-3
产品品牌:创达

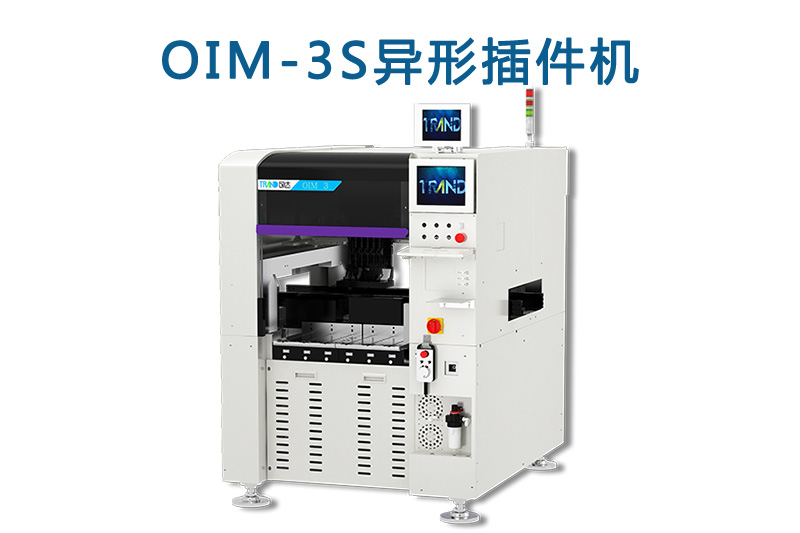

OIM-3(高速，全自动异形插件机插件机)，标准装备有4个插件头，轻松对应多种类元件的插装。机器可前后操作，多配置1个10寸触控屏。
| 产品规格 Specification | ||||
| 操作系统 | Windows10 | |||
| 编程功能 | 相机示教 | |||
| 表示 | 影像监视/操作监视，切换式的图像式操作 | |||
| 电源 | 380V 20A 50/60HZ | |||
| 功率 | 6KVA | |||
| 气压*1 | 0.5~0.65Mpa(需保证气源干燥无杂质) | |||
| 外形尺寸 | 1290×1750×1990MM | |||
| 机器重量 | 1730KG | |||
| 耗气量 | 70L/min（吸嘴全开） | |||
| 使用环境温度 | 5-30℃ | |||
| 机器噪音 | 70dB | |||
| 机器颜色 | 白色 | |||
| 传送规格 | 基板尺寸(MM) | 50×50~400×350 | ||
| 治具尺寸（MM） | Max 400×350 | |||
| 基板厚度（MM） | 0.6-2.0，其中治具边厚度＜5 | |||
| 基板夹边宽度 | 3MM/5MM | |||
| 基板扭曲变形量 | ≤1.5MM | |||
| 基板最大重量 | 2KG | |||
| 基板通过高度(MM) | 上（20）下（20） | |||
| 传送流向 | 向右流动/向左流动 | |||
| 传送基准 | 仅前面基准 | |||
| 基板传送高度 | 900±20MM | |||
| 送料方式 | 三段皮带 | |||
| 元件尺寸 | 最大高度 | 20MM | ||
| 最大尺寸 | φ50（21×21） | |||
| 插件速度*2 | 吸取 | 0.7~2.0 S/颗 | ||
|
夹取
|
1.0~2.0 S/颗 | |||
| 插件精度 | ±50um(3σ) | |||
| 插入方向 | 0-360° | |||
| 插入元件对象 | 连接器，开关按钮，变压器，端口插座，电容，电阻，IC等 | |||
| 后端是否支持上料 | 支持 | |||
| 底部折脚功能*3 | 不支持 | |||
| 吸嘴站模组 | 选配（需定制） | |||
| 元件装载数量*4 | 编带飞达 | 最多12支 | ||
| 管装飞达 | 最多12支 | |||
| 散料飞达 | 最多8支 | |||
| 托盘飞达 | 最多1支 | |||
| 影像系统 | Mark CCD | 1 | ||
| 元件脚 CCD | 6 | |||
| 联机信号接口 | 标配 | |||
| MES对接*5 | 标配 | |||
| 门板安全光栅 | 标配 | |||
*1气源不可有水，油等杂质，可能会有损坏真空发生器和手指气缸的风险。
*2视乎不同元件，且在同取状态，在我司条件下调试得出。
*3使用弯脚模组会取代顶板机构,机型变更为OIM-2FSW。
*4只提供原厂设定信息，需要配合客户系统可定制（选配）。
*5如多类型飞达混合使用，依实际情况确定使用数量。
鉴于自动化科技飞速发展，本公司保留对产品外观及功能改进和包装文字说明的删改权利 ，恕不另行通知，不便处敬请谅解!
